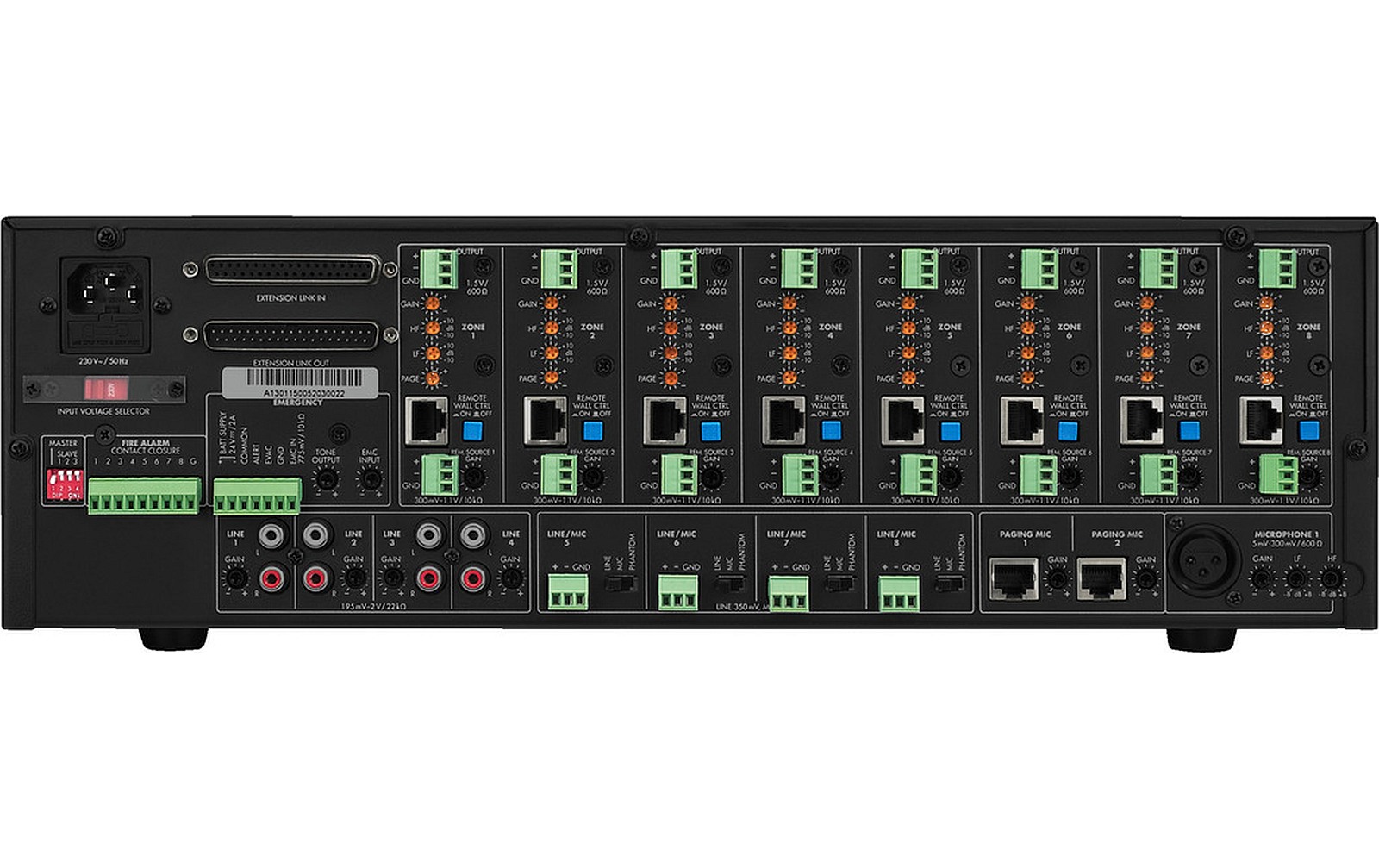

Monacor ARM-880 Matrix & Paging System

Das System ARM-880... von MONACOR ist eine extrem flexible Beschallungslösung für Multiroom-Anwendungen. Es eignet sich ideal für den Einsatz in Hotels, in der Gastronomie, in Konferenzsälen, Schulen, Sport- und Fitness-Centern. Es können 8 verschiedene Audioquellen wie z. B. CD-Player, Sat-Receiver, Radioprogramme auf 8 Ausgangszonen verteilt werden. Dabei ist eine beliebige Zuordnung möglich.
Das Kernstück des Systems bildet der Audio-Matrix-Router ARM-880. Für den Betrieb ist für jeweils einen verwendeten Ausgang ein Verstärker nötig. Dies kann eine einzelne Endstufe oder eine aktive Lautsprecherbox sein. Passende Wandmodule ARM-880WP1, ARM-880WP2 und ARM-880WP3 zur Fernsteuerung des ARM-880 bzw. mit zusätzlichen lokalen Eingängen für die jeweilige Zone sind optional erhältlich.
Mittels einer Master-Slave-Verbindung besteht die Möglichkeit, die Anlage auf bis zu 32 Ausgangszonen zu erweitern. Anschlüsse für verschiedene Alarmsignale und ein lokales Mikrofon stehen zur Verfügung.
Durchsagen können über 2 optionale Kommandomikrofone ARM-880RC mit Zonenauswahl getätigt werden.

Features:

• 8 Audio-Eingänge und 8 Audio-Ausgänge
• Eingänge 1-4, Line, mit Gainregelung
• Eingänge 5-8, umschaltbar Line/Mic
• 2 Kommandomikrofone ARM-880RC und 1 lokales Mikrofon (für alle Zonen) anschließbar
• 1 zusätzlicher Audioeingang pro Zone, nicht routbar, mit Gainregler
• 8 Wandmodule ARM-880WP... als Fernbedienung anschließbar
• Erweiterbar auf bis zu 32 Zonen
• Mikrofon-, Musik- und Master-Lautstärkeregelung pro Zone
• 2-fach-Klangregelung pro Zone
• Prioritätsmanagement
• Notfalldurchsage mit Priorität für alle Zonen, auch bei Erweiterung
• 3 verschiedene Alarmsignale
• 7-Segment-LED-Anzeigen pro Zone
• Clipping Anzeige
• Monitor-Funktion mit integriertem Lautsprecher
• 482-mm-Rackeinbau (19")
• Netz- oder 24-V-Notstrombetrieb

Technische Daten:

• Frequenzbereich:
  20-20000 Hz (Line)
  80-18000 Hz (Mic)
• Mic 1: 300 mV/660 O
• Kommandomikrofon: 500 mV/10 kO
• Line 1-4: 195 mV-2 V/47 kO
• Line 5-8: 350 mV (Line); 5 mV (Mic)
• Zone 1-8: 300 mV-1,1 V/10 kO
• Notfalldurchsage: 775 mV/10 kO
• Zone 1-8: 1,5 V/600 O
• Klangregelung Tiefen: ±10 dB/100 Hz
• Klangregelung Höhen: ±10 dB/10 kHz
• Signal/Rauschabstand: >65 dB (Mic); >85 dB (Line)
• Klirrfaktor: < 0,07 %
• Zul. Einsatztemperatur: 0-40 °C
• Stromversorgung: -C 230 V/50 Hz/30 VA
• Abmessungen: 484 x 138 x 325 mm, 3 HE
• Gewicht: 10,73 kg

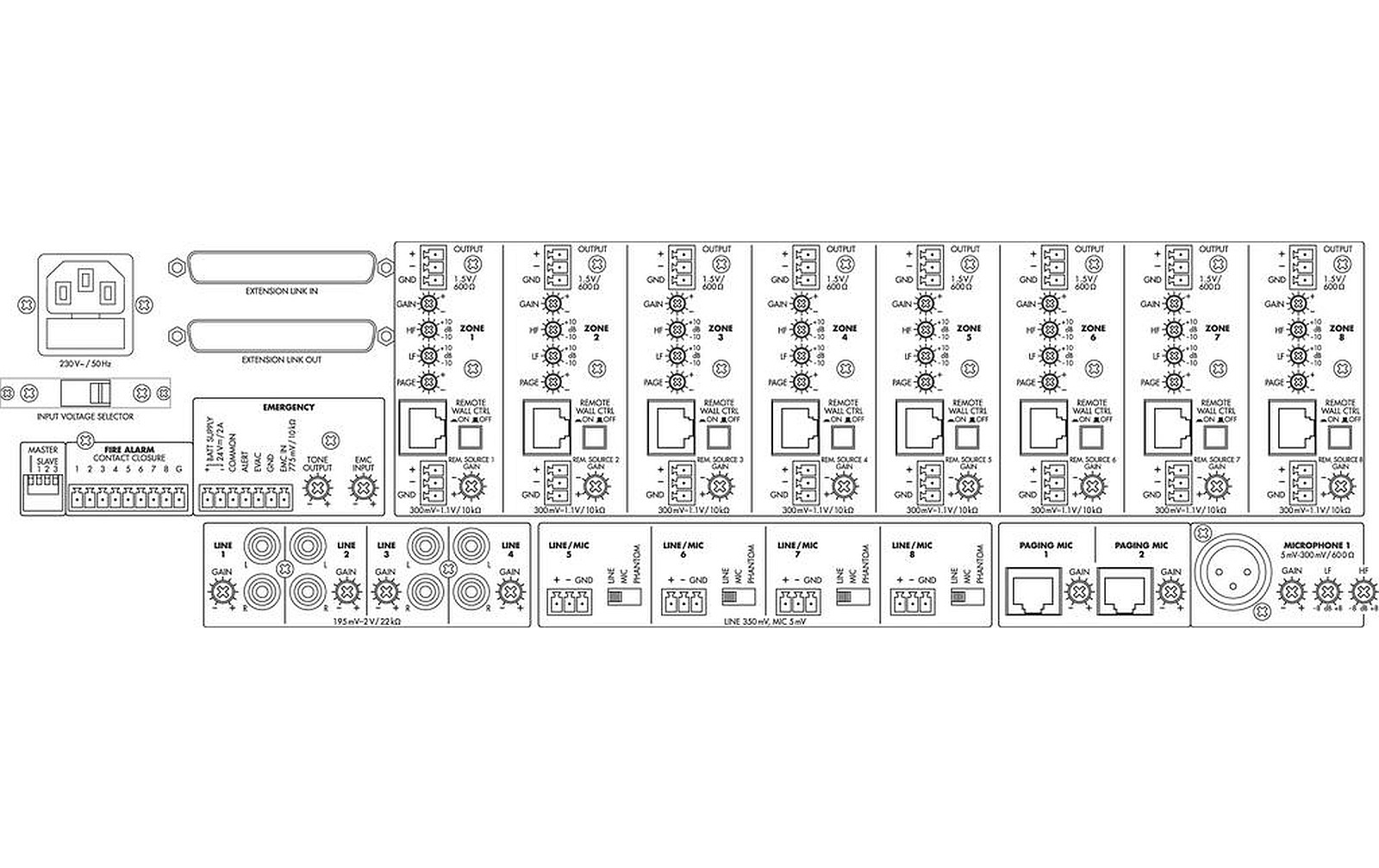

• Mic 1: 1 x XLR
• Kommandomikrofon: 2 x RJ45
• Line 1-4: 4 x Cinch L/R
• Line/Mic 5-8: 4 x Schraub-Steck-Anschluss
• Zone:
  1-8 8 x Schraub-Steck-Anschluss (IN),
  8 x Schraub-Steck-Anschluss (OUT)
• Wandmodulsteuerung: 8 x RJ45
• Feueralarm: 9-Pol-Schraub-Steck-Anschluss
• Notfalldurchsage: 1 x Schraub-Steck-Anschluss
• 24V DC: 1 x Schraub-Steck-Anschluss
• Alarm: 1 x Schraub-Steck-Anschluss
• EVAC: 1 x Schraub-Steck-Anschluss
• Erweiterung: 2 x D-Sub DC37 (IN/OUT)
