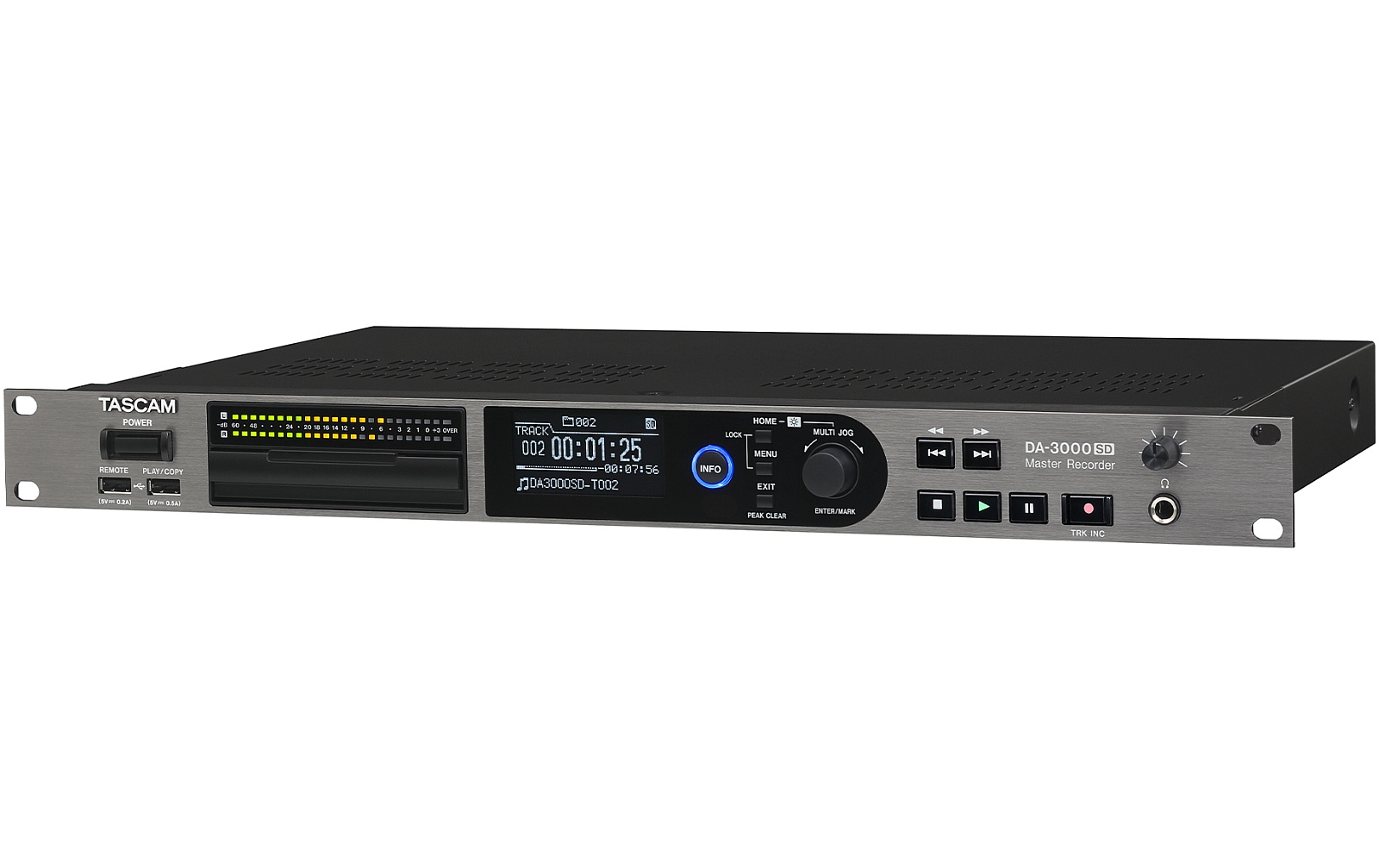

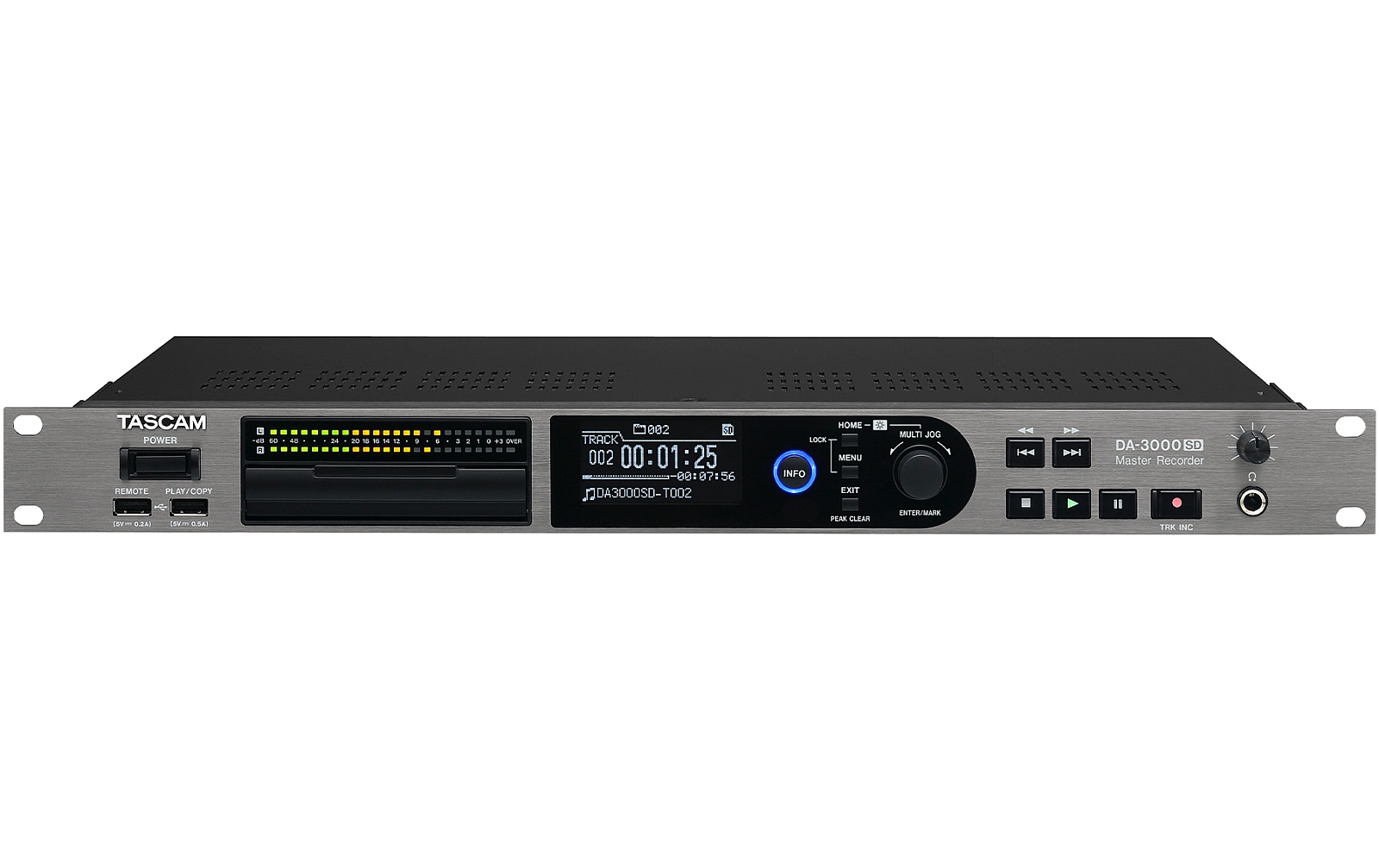

Tascam DA-3000SD - Hochauflösender PCM/DSD-Stereorecorder und A/D- / D/A-Wandler

Kombination aus einem erstklassigen Masterrecorder und einem AD-Wandler für musikalisch präzise Aufnahmen

Der Tascam DA-3000SD ist eine Kombination aus einem erstklassigen Masterrecorder und einem AD-Wandler für musikalisch präzise Aufnahmen mit hohen Abtastraten. Ausgestattet mit den hochwertigsten Komponenten setzt Tascam mit dem DA-3000SD auch weiterhin den Industriestandard für Mastering sowie A/D- und D/A-Wandlung im professionellen Umfeld.

Professioneller Stereo-Masterrecorder mit überragenden Wandlern
Wie seine bewährten Vorgänger vereint der DA-3000SD professionelles Mastering und Monitoring in einem kompakten Gehäuse für den Rackeinbau.
Dabei bietet er als Masterrecorder ein Qualitätsniveau, das mit einer DAW allein nicht zu erreichen ist. Beim Einsatz als A/D- und D/A-Wandler in einer DAW-Produktionsumgebung verbessert er die Klarheit und Tiefe des Audiomaterials und sorgt für ein unvergleichliches, rauschfreies Erlebnis beim Monitoring.

Meisterhaftes Klangbild dank PCM- oder DSD-Aufnahme
Bei der Aufnahme kann der DA-3000SD Audiomaterial entweder im PCM-Format mit 192 kHz oder im DSD-Format mit 2,8 MHz oder 5,6 MHz erfassen und bietet damit das am höchsten auflösende Aufnahmeformat, das auf dem Markt erhältlich ist. Je nach Projektanforderungen können Sie wählen, welche Aufnahmemethode am besten zu den Eigenschaften der Musik passt, und die Einstellungen speichern.
Synchronisieren Sie mehrere Geräte für die sample-genaue Aufnahme und Wiedergabe und schaffen Sie so eine DSD-Multitrack-Aufnahmeumgebung. Durch die Aufzeichnung direkt auf SD-Karten lassen sich Sessions einfach und bequem handhaben und transportieren.

Ausgeklügelte Schaltungen, hochwertige Wandler
Um ein außergewöhnliches Klangprofil zu erzielen, kommt für die Spannungsversorgung ein EI-Kern-Trafo mit getrennten Wicklungen für die digitalen und analogen Stromkreise zum Einsatz. Der Audioausgang ist zweifach mono ausgeführt und enthält zwei separate hochwertige Ausgangsstufen.
Zusätzlich sind alle Stufen des Audiowegs symmetrisch aufgebaut, um das Rauschen sowohl im Eingangs- als auch im Ausgangsteil zu minimieren. Der mit einem TCXO (Temperature Compensated Crystal Oscillator) ausgestattete Taktgenerator des DA-3000SD hat eine Genauigkeit von ±1 ppm und ermöglicht damit digitale Audioverarbeitung ohne Jitter.

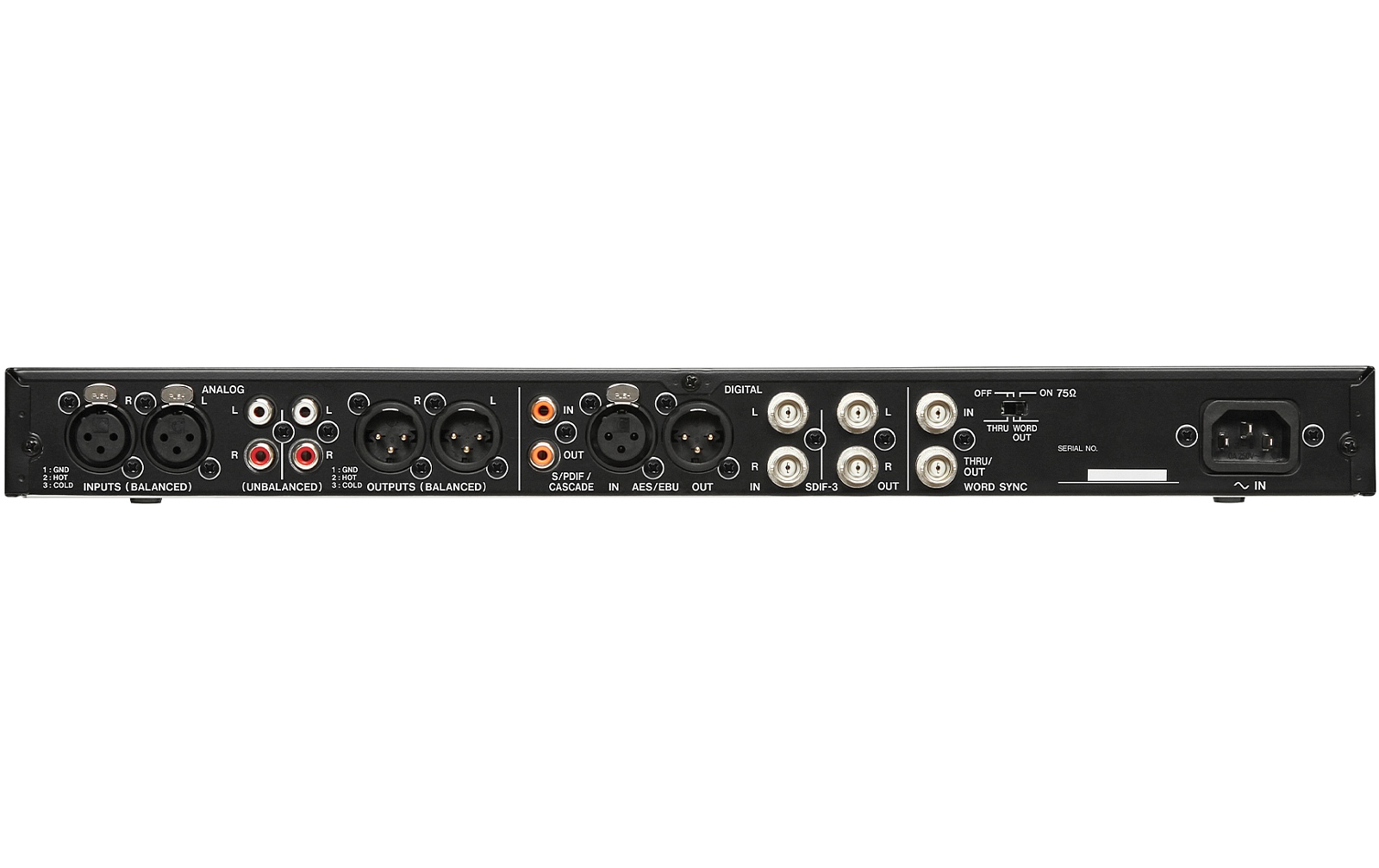

Zahlreiche Eingangs- und Ausgangsanschlüsse
Der DA-3000SD besitzt eine Vielzahl von Ein- und Ausgängen, um ihn mit unterschiedlichsten Studiogeräten verbinden zu können, wie beispielsweise Audiointerfaces, Mikrofonvorverstärkern, Dynamikprozessoren und anderen.
Analoge Ein- und Ausgänge sind über XLR- und Cinch-Anschlüsse verfügbar, während sich PCM-Digitalverbindungen über SPDIF-, Cinch- (Koaxial-) und AES/EBU-Anschlüsse herstellen lassen. Für den Austausch im DSD-Format (SDIF-3) stehen BNC-Buchsen bereit.

Verwendung als tragbarer, hochauflösender D/A-Wandler
Der DA-3000SD beansprucht in einem Rack nur eine Höheneinheit und lässt sich leicht zwischen verschiedenen Einsatzorten transportieren, um zuverlässiges und detailliertes Monitoring in jeder Umgebung zu ermöglichen. Mit seiner Fähigkeit, Wordclock zu erzeugen, kann er auch als hochpräziser Taktgeber dienen oder sich zu einer externen Taktquelle synchronisieren, um musikalisch einwandfreies, hundertprozentig phasenkohärentes Tonmaterial zu liefern.

Verwendung als A/D-Wandler und Recorder für das Mastering
Wenn Sie die Stereomischung von einer DAW an den DA-3000SD leiten und aufnehmen, können Sie die Klangquelle mit einer höheren Auflösung erfassen, als dies mit einer Zwischenmischung auf der DAW möglich ist. Wenn Sie während des Masterings Vintage- oder andere Peripheriegeräte verwenden, können Sie den DA-3000SD hinter der externen Hardware platzieren, um die Klangfärbung in ihrer ganzen hochauflösenden Schönheit festzuhalten.

Verwendung als DSD-Mehrspurrecorder
Durch Kaskadierung mehrerer Geräte können Sie sowohl die Aufnahme als auch die Wiedergabe synchronisieren und so eine DSD-Multitrack-Umgebung schaffen. Wenn Sie acht DA-3000SDs miteinander koppeln, können Sie bis zu 16 Spuren gleichzeitig aufnehmen.

Features:

• PCM-Aufnahme mit bis zu 192 kHz, DSD-Aufnahme mit bis zu 5,6 MHz
• Auch verwendbar als phasenkohärenter reiner AD/DA-Wandler (Direktmodus)
• Große Auswahl an Eingängen und Ausgängen:
• Analog: XLR und Cinch
• PCM: SPDIF und AES/EBU
• DSD: SDIF-3 und DSD-raw
• Hochpräziser TCXO (weniger als 1 ppm) für Sample-genaue Taktsynchronisation
• Völlig geräuschfreie Konstruktion: keine Lüfter oder anderen mechanischen Störquellen
• Zwei erstklassige, galvanisch getrennte PCM1795-Wandler von BurrBrown für minimale Interferenzen zwischen den Kanälen
• Äußerst saubere Versorgungsspannung durch getrennte Transformatorwicklungen für digitale und analoge Schaltungsbereiche
• Zwei Geräte lassen sich kaskadieren, um zwei Mono-Dateien aufzunehmen
• Bis zu 8 Geräte können kaskadiert werden, um eine 16-Spur-DSD-Aufnahmeumgebung zu schaffen
• Nutzt eine SD/SDHC/SDXC-Karte als Aufnahmemedium (bis 512 Gigabyte)
• USB-Sticks können verwendet werden, um Dateien abzuspielen oder zu kopieren
• Automatisches Schließen der Aufnahmedatei, um bei Stromunterbrechung den Verlust bereits aufgezeichneter Daten zu verhindern
• Marken setzen/aufsuchen
• Frontseitige Bedienelemente lassen sich sperren, um versehentlichen oder unbefugten Zugriff zu verhindern
• Oszillator für Tests und Pegelkalibrierung
• Ausgangspegel anpassbar
• Fernsteuerung und Texteingabe mittels Computertastatur oder Zehnerblock über USB
• Drahtlose Fernbedienung möglich über optionale Tascam RC-10
• Gut ablesbare LED-Pegelanzeigen (24 Punkte)
• OLED-Display (128 x 64 Bildpunkte) bietet einen breiten Ablesewinkel und hervorragende Lesbarkeit
• Kompaktes Rackgehäuse mit nur einer Höheneinheit

Aufnahmemedien:

• SD-Karten (Aufnahme/Wiedergabe):
  512 MByte 13 2 GByte (SD)
  4 1332 GByte (SDHC)
  64 13512 GByte (SDXC)
• USB-Sticks (Wiedergabe)

• PCM-Modus
  Fs (Abtastrate): 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz
  Auflösung: 16 und 24 Bit
  Wiedergabe: BWF (Dateinamenerweiterung WAV)
  Aufnahme: BWF und WAV (Dateinamenerweiterung jeweils WAV)
• DSD-Modus
  Fs (Abtastrate): 2,8224 und 5,6448 MHz
  Wiedergabe/Aufnahme: DSDIFF (Dateinamenerweiterung DFF); DSF (Dateinamenerweiterung DSF)
  Anzahl der Kanäle: 2 Monokanäle/1 Stereokanal

Analoge Audioeingänge

• Unsymmetrisch
  Anschlusstyp: Cinch
  Nominaler Eingangspegel: -10 dBV
  Maximaler Eingangspegel: +6 dBV
  Eingangsimpedanz: 22 k? oder höher
  Minimaler Eingangspegel: -22 dBV
• Symmetrisch
  Anschlusstyp: XLR-3-31 (1: Masse, 2: heiß (+), 3: kalt ( 13))
  Nominaler Eingangspegel: +4 dBu (+6 dBu bei maximalem Eingangspegel von +15 dBu)
  Maximaler Eingangspegel: +24 dBu, +22 dBu, +20 dBu, +18 dBu oder +15 dBu (per Menü wählbar)
  Eingangsimpedanz: 10 k? oder höher
  Minimaler Eingangspegel: -8 dBu (-6 dBu bei maximalem Eingangspegel von +15 dBu)

Analoge Audioausgänge

• Unsymmetrisch
  Anschlusstyp: Cinch
  Nominaler Ausgangspegel: -10 dBV
  Maximaler Ausgangspegel: +6 dBV
  Ausgangsimpedanz: 200 ? oder weniger
• Symmetrisch
  Anschlusstyp: XLR-3-31 (1: Masse, 2: Heiß (+), 3: Kalt ( 13))
  Nominaler Ausgangspegel: +4 dBu (+6 dBu bei maximalem Eingangspegel von +15 dBu)
  Maximaler Ausgangspegel: +24 dBu, +22 dBu, +20 dBu, +18 dBu oder +15 dBu (per Menü wählbar)
  Ausgangsimpedanz: 100 ? oder weniger
• Kopfhörerausgang (PHONES)
  Anschlusstyp: 6,3-mm-Stereoklinkenbuchse
  Maximale Ausgangsleistung: 45 mW + 45 mW (an 32 ?, Verzerrung 0,1 %)

Digitaleingänge

• S/PDIF / CASCADE (unsymmetrisch)
  Anschlusstyp: Cinch
  Format: IEC 60958-3 (SPDIF)
  Unterstützte Abtastraten am Eingang: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz oder 192 kHz (Abtastratenwandler aus); 32 13216 kHz (Abtastratenwandler ein)
  Frequenztoleranz: ±100 ppm (Abtastratenwandler aus)
• AES/EBU (symmetrisch)
  Anschlusstyp: XLR-3-31 (1: Masse, 2: Heiß (+), 3: Kalt ( 13))
  Format: AES3-2003/IEC60958-4 (AES/EBU)
  Unterstützte Abtastraten am Eingang: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz (Abtastratenwandler aus); 32 13216 kHz (Abtastratenwandler ein)
  Frequenztoleranz: ±100 ppm (Abtastratenwandler aus)
• SDIF-3 (unsymmetrisch)
  Anschlusstyp: 2 BNC-Buchsen (L, R)
  Format: SONY SDIF-3/DSD-raw
  Taktfrequenz: 44,1 kHz (bei 2,8 MHz oder 5,6 MHz)

Digitalausgänge

• S/PDIF / CASCADE (unsymmetrisch)
  Anschlusstyp: Cinch
  Format: IEC 60958-3 (SPDIF)
• AES/EBU (symmetrisch)
  Anschlusstyp: XLR-3-31 (1: Masse, 2: Heiß (+), 3: Kalt ( 13))
  Format: AES3-2003/IEC60958-4 (AES/EBU)
• SPDIF-3 (unsymmetrisch)
  Anschlusstyp: 2 BNC-Buchsen (L, R)
  Format: SONY SDIF-3/DSD-raw
  Taktfrequenz: 44,1 kHz (bei 2,8 MHz oder 5,6 MHz)

Sonstige Anschlüsse

• WORD SYNC IN-Anschluss
  Anschlusstyp: BNC-Buchse
  Eingangspegel: TTL-Pegel (5 V)
  Eingangsimpedanz: 75 ? ±10 % (einschließlich schaltbarem Abschlusswiderstand)
  Unterstützte Abtastraten am Eingang: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz oder 192 kHz
  Frequenztoleranz: ±100 ppm
• WORD SYNC THRU/OUT
  Anschlusstyp: BNC-Buchse
  Ausgangspegel: TTL-Pegel (5 V)
  Ausgangsimpedanz: 75 ? ±10 %
  Unterstützte Abtastraten am Ausgang: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz oder 192 kHz (einschließlich THRU/OUT-Schalter)
  Frequenzstabilität: ±1 ppm oder weniger (ta = 25 °C)
• USB (PLAY/COPY)
  Anschlusstyp: USB, Typ A, 4-polig
  Protokoll: USB 2.0 High Speed (480 MBit/s)
  Stromversorgung: DC 5 V, 0,5 A
• USB (REMOTE)
  Anschlusstyp: USB, Typ A, 4-polig
  Protokoll: USB 1.1 Full Speed (12 Mbit/s)
  Stromversorgung: DC 5 V, 0,2 A

Leistungsdaten Audio

Aufnahme

• Verzerrung (PCM 24 Bit und DSD, THD+N, 1 kHz)
  0,003 % oder weniger (-16 dB, BALANCED, JEITA)
  0,005 % oder weniger (UNBALANCED, JEITA)
• Fremdspannungsabstand, PCM 24 Bit
  113 dB oder mehr (-20 dB, BALANCED, JEITA)
  111 dB oder mehr (UNBALANCED, JEITA)
• Fremdspannungsabstand, DSD-Modus
  106 dB oder mehr (-20 dB, BALANCED, AES-17 20 kHz LPF)
  104 dB oder mehr (UNBALANCED, AES-17 20 kHz LPF)
• Frequenzbereich, PCM-Modus
  Fs = 44,1 kHz oder 48 kHz:
  20 Hz 13 20 kHz (+0,1 dB, -0,5 dB (JEITA))
  Fs = 88,2 kHz oder 96 kHz:
  20 Hz 13 40 kHz (+0,1 dB, -1 dB (JEITA))
  Fs = 176,4 kHz oder 192 kHz:
  20 Hz 13 80 kHz (+0,1 dB, -6 dB (JEITA))
• Frequenzbereich, DSD-Modus
  20 Hz 13 50 kHz (+0,1 dB, -3 dB (JEITA))
  20 Hz 13 100 kHz (+0,1 dB, -12 dB (JEITA))
• Ãœbersprechdämpfung, PCM 24 Bit und DSD (1 kHz)
  105 dB oder mehr (JEITA)

Wiedergabe

• Verzerrung (THD+N, 1 kHz), PCM 24 Bit und DSD
  0,003 % oder weniger (BALANCED, JEITA)
  0,005 % oder weniger (UNBALANCED, JEITA)
• Fremdspannungsabstand, PCM 24 Bit
  118 dB oder mehr (-20 dB, BALANCED, JEITA)
  116 dB oder mehr (UNBALANCED, JEITA)
• Fremdspannungsabstand, DSD-Modus
  116 dB oder mehr (-20 dB, BALANCED, AES-17 20 kHz LPF)
  114 dB oder mehr (UNBALANCED, AES-17 20 kHz LPF)
• Frequenzbereich, PCM 24 Bit
  Fs = 44,1 kHz oder 48 kHz:
  20 Hz 13 20 kHz (±0,1 dB (JEITA))
  Fs = 88,2 kHz oder 96 kHz:
  20 Hz 13 40 kHz (+0,1 dB, -0,3 dB (JEITA))
  Fs = 176,4 kHz oder 192 kHz
  20 Hz 13 80 kHz (+0,1 dB, -3 dB (JEITA))
• Frequenzbereich, DSD-Modus
  20 Hz 13 50 kHz (+0,1 dB, -3 dB (JEITA))
  20 Hz 13 100 kHz (+0,1 dB, -12 dB (JEITA))

Stromversorgung und sonstige Daten:

• Netzspannung: AC 220 13240 V, 50 1360 Hz (GB/Europa/Australien)
• Leistungsaufnahme: 24 W
• Abmessungen (B × H × T): 483 mm × 45 mm × 305 mm
• Gewicht: 4,1 kg
• Betriebstemperaturbereich: 0 1340 °C
• Optionales Zubehör: Infrarot-Fernbedienung Tascam RC-10
