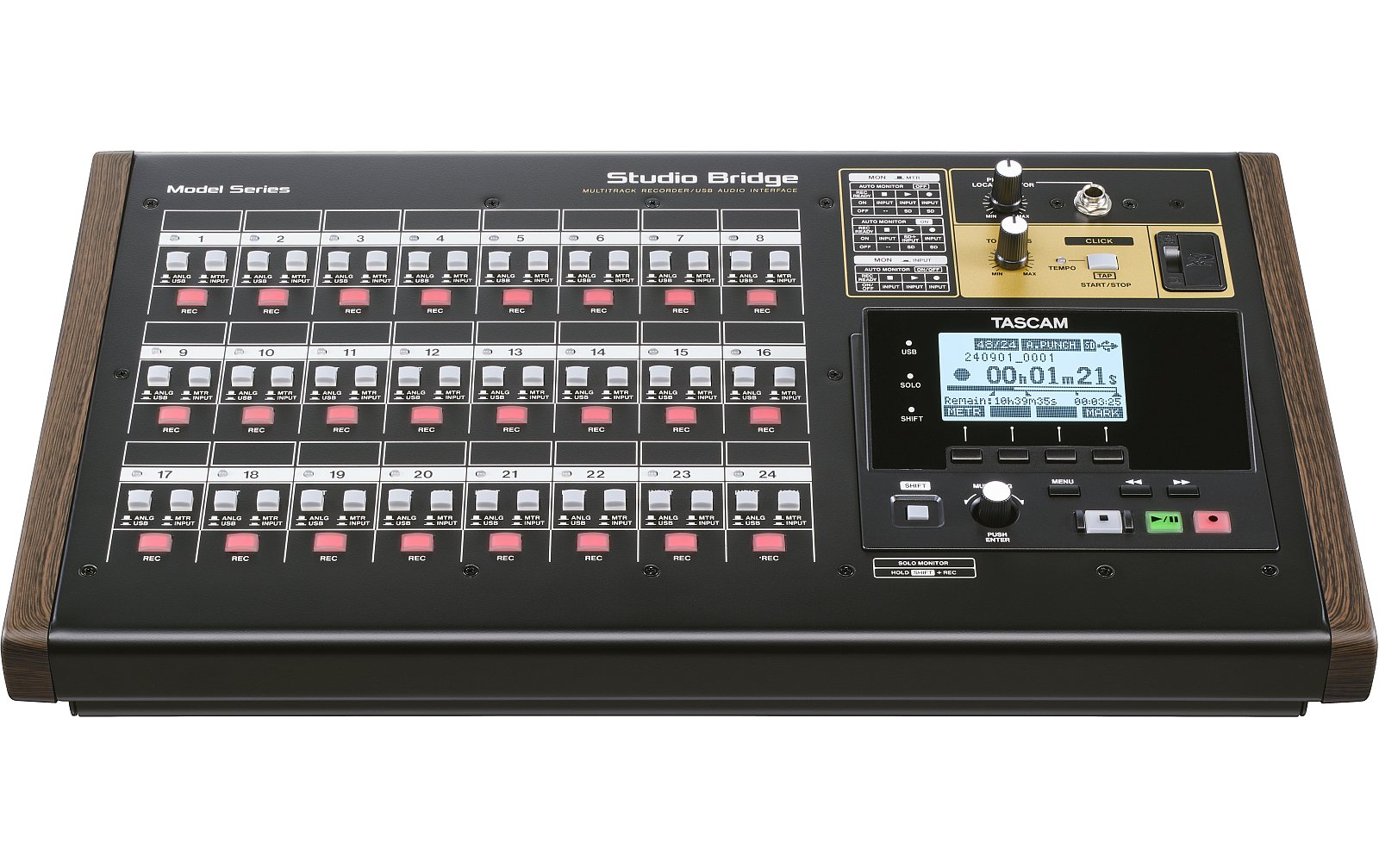

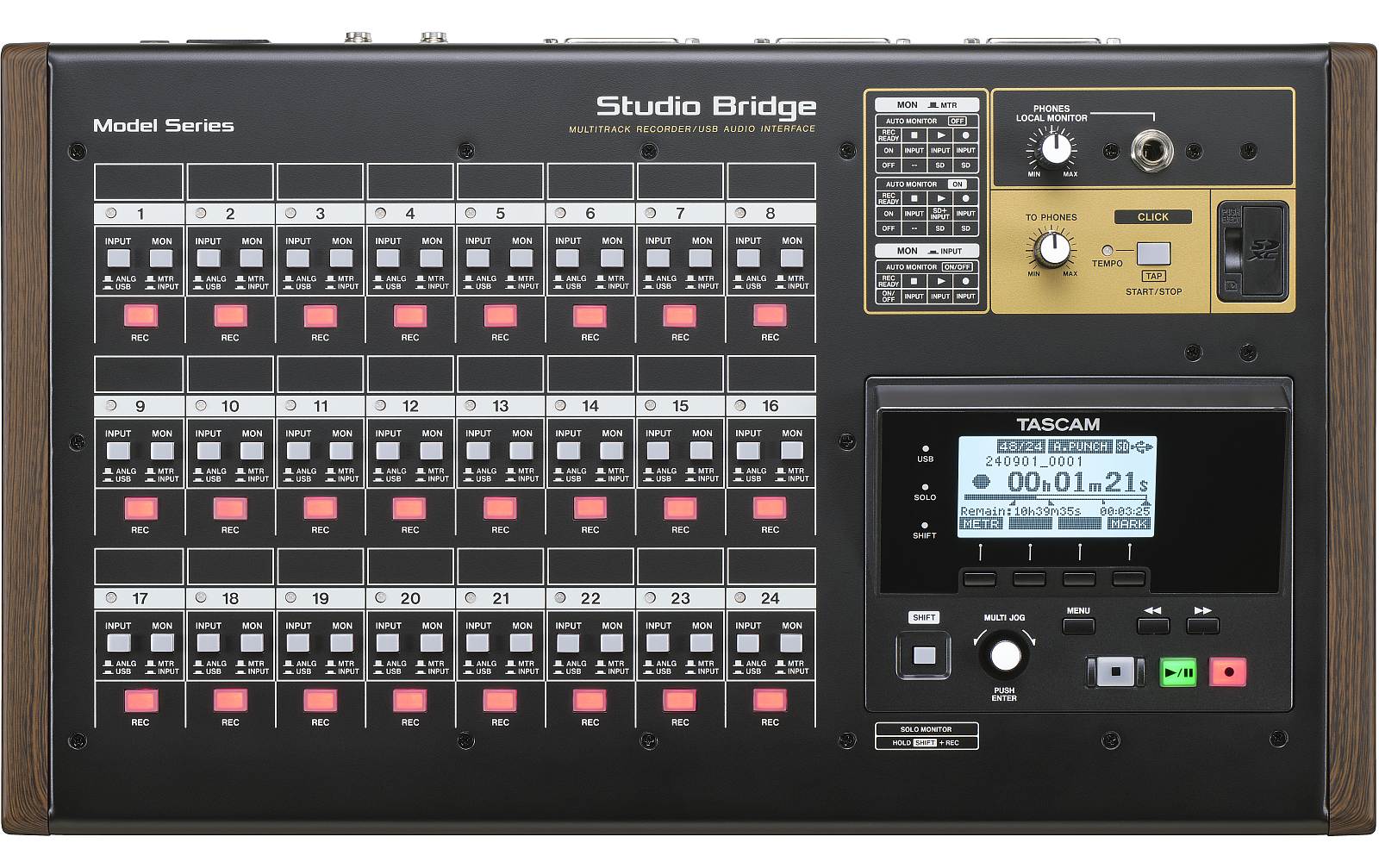

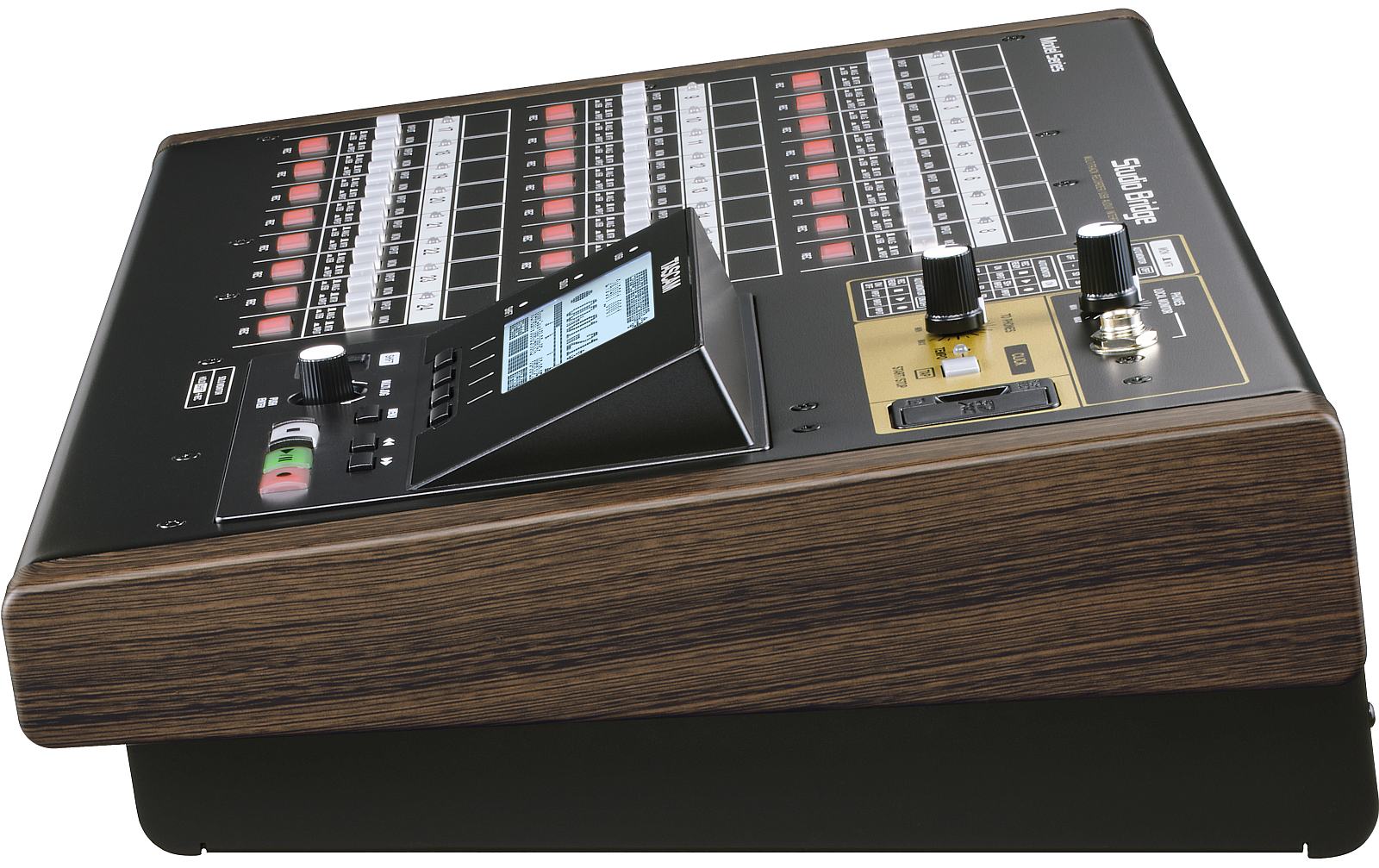

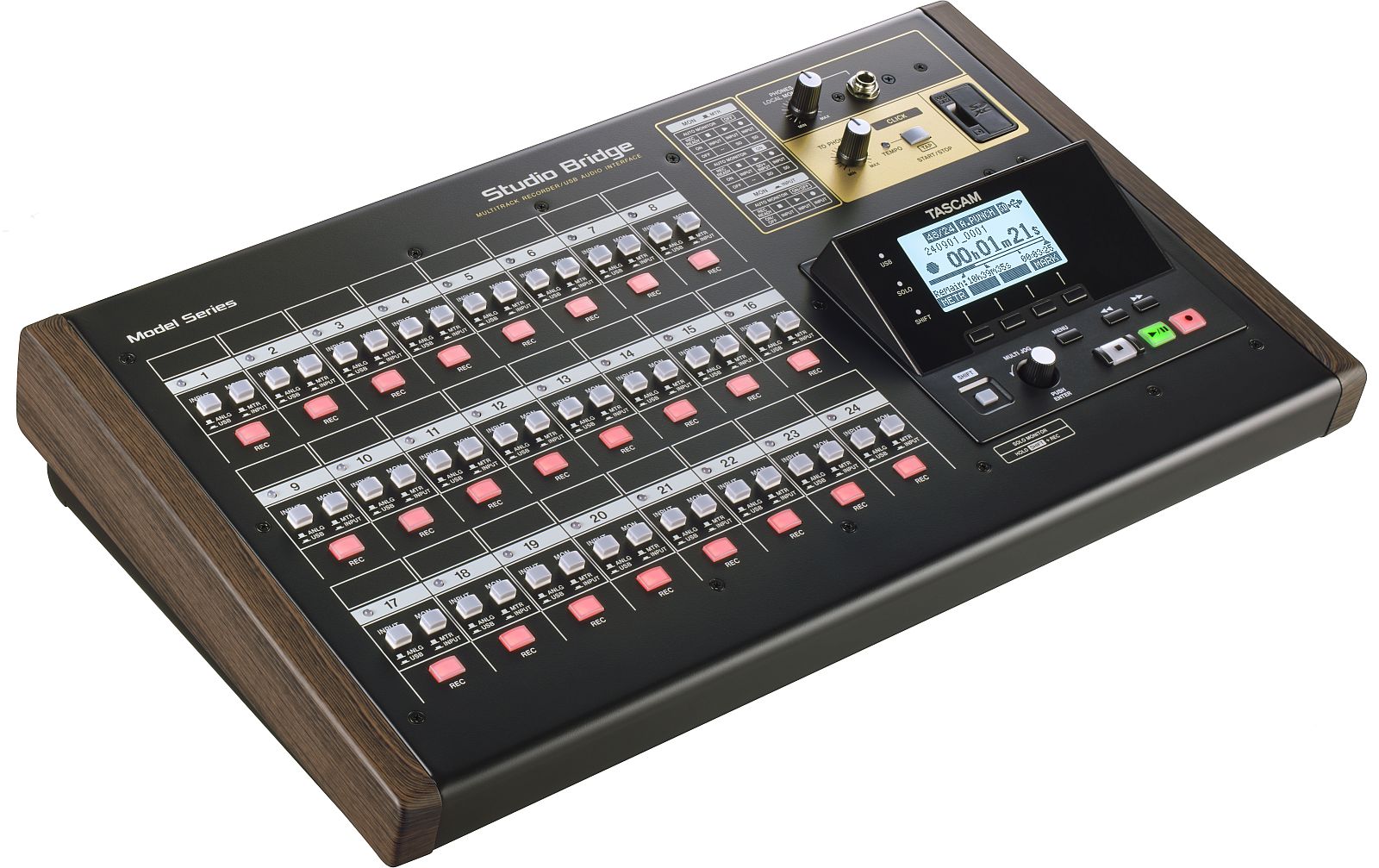

Tascam Studio Bridge - 24-Spur Recorder und Audiointerface

24-Spur Recorder und USB Audiointerface mit MIDI perfekt für die Verwendung mit Vintage Mischpulten

Digitales Aufnehmen und Mischen mit analogem Equipment leicht gemacht

Der Mehrspurrecorder Studio Bridge dient im wahrsten Sinne des Wortes als Brücke zwischen analogem Mischen und digitalem Aufnehmen - und zwar unabhängig davon, ob Sie eine DAW verwenden oder nicht. Bewahren Sie den satten analogen Klang Ihres Mischpults, während Sie Spuren mit der DAW Ihrer Wahl oder mit der Studio Bridge selbst aufnehmen. In beiden Fällen können Sie die Spuren zur Summierung auf Ihr Analogmischpult zurückführen und so digitale Aufnahmen in warme analoge Produktionen verwandeln.
Ganz gleich, ob Sie im Studio oder in einer Live-Umgebung aufnehmen, die Tascam Studio Bridge dient als Bindeglied zwischen Ihrem vorhandenen Equipment und ergänzt es um neueste Aufnahmetechnologie und Bedienkomfort in einem einbaufähigen Format.

24-Spur-Aufnahme ohne Computer
Schließen Sie Ihr analoges Mischpult an den modularen Recorder Studio Bridge an und nehmen Sie ganz einfach bis zu 24 Audiospuren auf - und zwar ohne Computer.
Sogar Ihre Stereomischung können Sie mit dem Recorder aufnehmen und als veröffentlichungsreife Produktion im Stereo-WAV-Format exportieren.

Audio-/MIDI-Interface mit 24 Eingängen/24 Ausgängen für DAWs
Tascam versteht, dass Sie bei Ihren DAW-Aufnahmen auf analoge Wärme nicht verzichten wollen, und wir unterstützen Sie gerne dabei. Über die Studio Bridge als Audio-Interface mit 24 Ein- und Ausgängen können Sie Ihr analoges Mischpult ganz einfach mit Ihrer DAW verbinden.
Nehmen Sie direkt in der DAW auf und erstellen Sie eine Stereomischung mit Ihrem Mischpult und externen Geräten, beispielsweise über Einschleifwege.

DAW-Transportsteuerung und externe Pegelanzeigen (virtuelle Meterbridge)
Studio Bridge funktioniert auch als DAW-Transportsteuerung. Tasten für Aufnahme, Wiedergabe, Stopp und Aufnahmebereitschaft stehen in direkter Verbindung mit Ihrer DAW und erleichtern die Bedienung.
Das Einstellungsfeld, das für Windows und macOS erhältlich ist, enthält eine digitale Meterbridge, damit Sie die Audiopegel der einzelnen Spuren und der Stereosumme stets im Blick haben.

MIDI-Synchronisierung für Ihre Sequenzer
Mit den MIDI-Eingangs- und Ausgangsanschlüssen lassen sich Ihre Lieblings-Drumcomputer, Sequenzer, Synthesizer und Controller problemlos in jede Produktion integrieren.
Lassen Sie Ihrer Kreativität freien Lauf mit Ihrer analogen Hardware und Studio Bridge.

Live-Aufnahme
In Live-Umgebungen wird die Studio Bridge zu Ihrem mobilen Aufnahmestudio, sobald sie an Ihr Mischpult angeschlossen ist.
Nur ein einziges Gerät - kein komplexes System, kein Computer erforderlich.

Features:

• Eigenständiger 24-Spur-Audiorecorder mit Punch-In/Out
• Eingebautes USB-Audiointerface mit 24 Eingängen und 24 Ausgängen
• DAW-Steuerung für Transport und Aufnahmebereitschaft über HUI/MCU
• Integrierte USB-MIDI-Schnittstelle mit MIDI-Ein-/Ausgängen
• Spezielles Einstellungsfeld mit Pegelanzeigen (virtuelle Meterbridge)
• 24 analoge Audioeingänge und -ausgänge für Line-Pegel, jeweils über drei Sub-D-Anschlüsse (Tascam-Standard)
• Aufnahme im Format WAV/BWF (44,1/48 kHz, 16/24 Bit)
• Speichert Aufnahmen auf SD-Karten mit bis zu 512 Gigabyte (SDXC)
• Punch-Aufnahme mit bis zu 10 Spuren gleichzeitig
• Auto-Monitor-Funktion wechselt beim Abhören während der Aufnahme oder Probe automatisch zwischen den Eingangs- und Spursignalen
• Durch Tauschen von Spuren lassen sich bei der Aufnahmen auf unterschiedlichen Spuren dieselben Eingangseinstellungen nutzen (auch verwendbar mit der Stereosumme für Bouncing oder Ping-Pong-Aufnahmen)
• Kopfhörerausgang (2 × 80 mW) mit Pegelregler
• Ausgabe von MIDI Timecode (MTC) und MIDI Clock mit Song-Positionszeiger (SPP)
• Audioausgang für Metronom-Klick
• Zwei Fußschaltereingänge für die Eingabe des MIDI-Tempos, den Wechsel zwischen Wiedergabe und Pause und vieles mehr
• 19-Zoll-einbaufähig (Rackmontage-Kit AK-RMSTBG als optionales Zubehör erhältlich)

Technische Daten:

Recorder

• Aufnahmemedien:
  SD-Karten (Class 10 oder höher)
  SDHC-Karten (Class 10 oder höher)
  SDXC-Karten (bis 512 GByte, Class 10 oder höher)
• Aufnahme-/Wiedergabeformat: WAV (BWF): Abtastrate 44,1/48 kHz, Auflösung 16/24 Bit
• Aufnahmespuren: 24

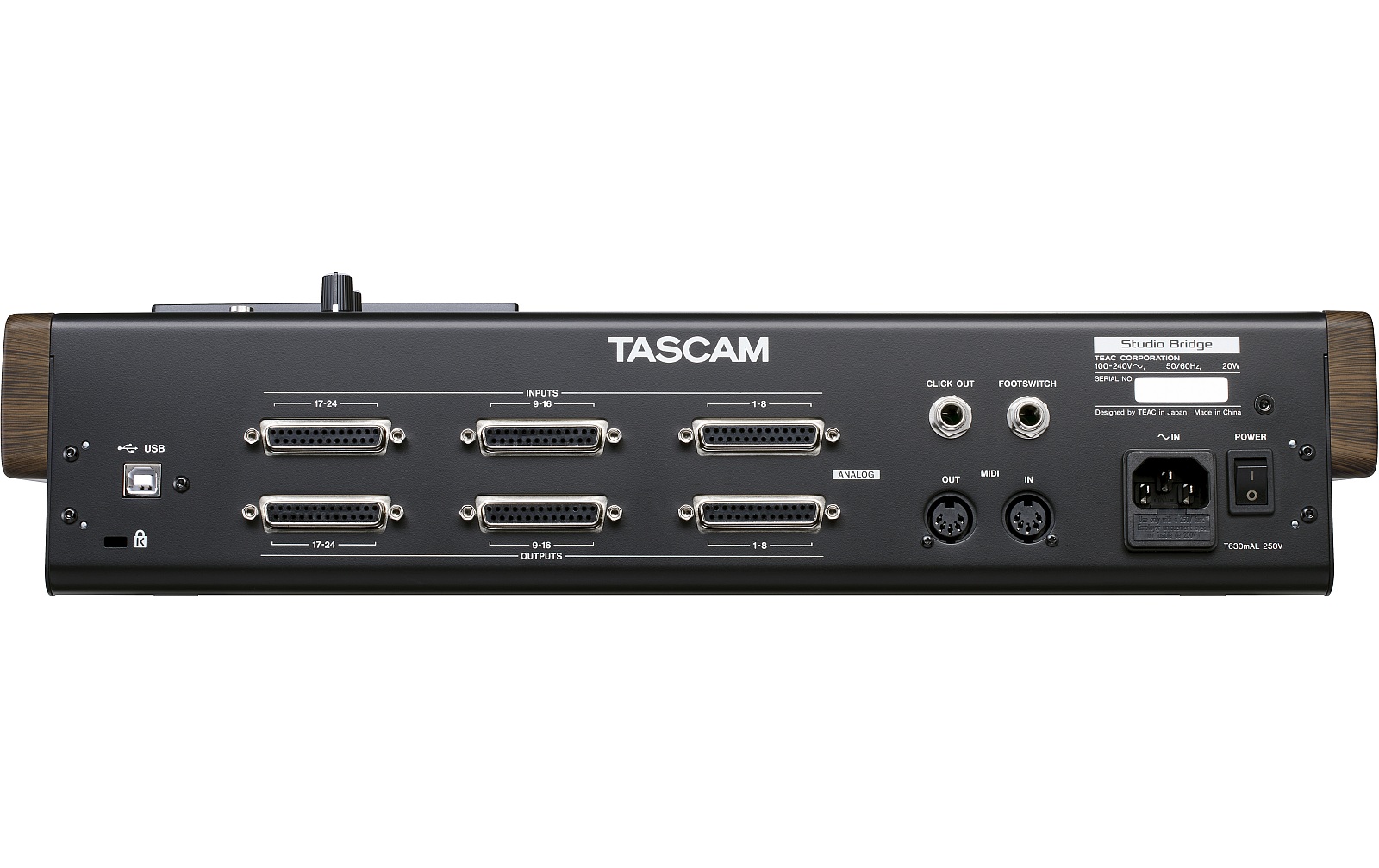

Audioeingänge und -ausgänge

• Line-Eingänge (1-8, 9-16, 17-24): Sub-D-Buchse, 25-polig, symmetrisch
• Befestigungsschrauben: Nr. 4-40 UNC (Zollgewinde)
• Maximaler Eingangspegel: +24 dBu
• Nominaler Eingangspegel: +4 dBu
• Eingangsimpedanz: =10 kOhm
• Line-Ausgänge (1-8, 9-16, 17-24): Sub-D-Buchse, 25-polig, symmetrisch
• Befestigungsschrauben: Nr. 4-40 UNC (Zollgewinde)
• Maximaler Eingangspegel: +24 dBu
• Nominaler Eingangspegel: +4 dBu
• Eingangsimpedanz: 200 Ohm
• Kopfhörerausgang: 6,3-mm-Stereoklinkenbuchse
• Maximale Ausgangsleistung: 80 mW + 80 mW (an 32 Ohm)
• Arbeitsimpedanz: 16-600 Ohm

Weitere Anschlüsse

• USB-Anschluss: USB-Typ-B-Buchse
• Protokoll: USB 2.0 High-Speed (480 Mbit/s)
• Geräteklasse: Massenspeichergerät; USB Audio Class 2.0
• Ausgang für Metronom-Klick:
  6,3-mm-Klinkenbuchse, 3-polig (elektronisch symmetriert)
  (Spitze = Heiß (+), Ring = Kalt (-), Hülse = Masse)
• Fußschalteranschluss
  6,3-mm-Klinkenbuchse, 3-polig
  (Spitze: FOOTSW1, Ring: FOOTSW2, Hülse: Masse, Tastkontakt)
• MIDI-Ein- und Ausgang: 5-polige DIN-Buchse
• Format: MIDI-Spezifikation 1.0

USB-Audio

• Abtastrate: 44,1 kHz, 48 kHz
• Wortbreite der Quantisierung: 16 Bit, 24 Bit
• Maximale Anzahl der Audiokanäle: 24 Eingangskanäle, 24 Ausgangskanäle

Leistungsdaten Audio

• Frequenzbereich: 20 Hz bis 20 kHz, +0,3/-0,7 dB
• Dynamikbereich: =100 dB (22-kHz-Tiefpassfilter, A-bewertet)
• Verzerrung (THD+N): =0,003 % (max. Eingangspegel, 1 kHz)
• Ãœbersprechdämpfung: =100 dB (1-kHz-Bandpassfilter)

Systemvoraussetzungen Computer

• Windows:
  Windows 11; Windows 10 (64 Bit)
  Kompatible Computer: Windows-kompatibler Computer mit einem USB-Anschluss (2.0 oder höher), Tascam-Treiber; Betrieb mit ARM64-CPUs ist nicht garantiert
  Bildschirm-Anforderungen (für Software-Einstellungsfeld): 1280 × 720 oder höher, True Colour empfohlen
• Installation auf einem Mac: macOS Sonoma (14); macOS Ventura (13)
  Kompatible Computer: Apple Mac Computer mit einem USB-Anschluss (2.0 oder höher)
  Bildschirm-Anforderungen (für Software-Einstellungsfeld): 1280 × 720 oder höher, True Colour empfohlen
• iOS-Geräte: iOS/iPadOS 17; iOS/iPadOS 16

Stromversorgung und sonstige Daten

• Stromversorgung: AC 100-240 V, 50/60 Hz
• Leistungsaufnahme: 20 W
• Abmessungen (B × T × H über alles): 447 mm × 270 mm × 115 mm; 415 mm × 270 mm × 115 mm (ohne Seitenpaneele)
• Gewicht: 4,5 kg
• Garantierter Betriebstemperaturbereich: 0-40 °C
• Garantierter Luftfeuchtigkeitsbereich: 5-85 % (nichtkondensierend)
• Lieferumfang: Netzkabel, Sicherheitsleitfaden, Registrierungsleitfaden
